Фланцы плоские, воротниковые

При изготовлении каждого вида фланцев обязательно соблюдаются требования и рекомендации определенных нормативных документов. При производстве плоских фланцев пользуются ГОСТ 12820-81, воротниковых фланцев – ГОСТ 12821-81, а при изготовлении приварных фланцев руководствуются ГОСТ 12822-81. Соблюдение всех требований нормативных документов позволяет добиться высокого качества исполнения всех элементов, обеспечивающее надежность и долговечность фланцевых соединений всех типов.

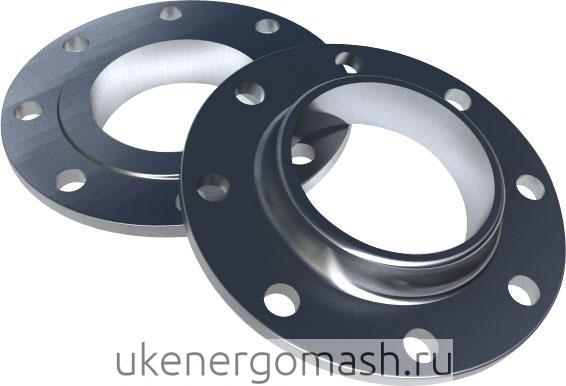

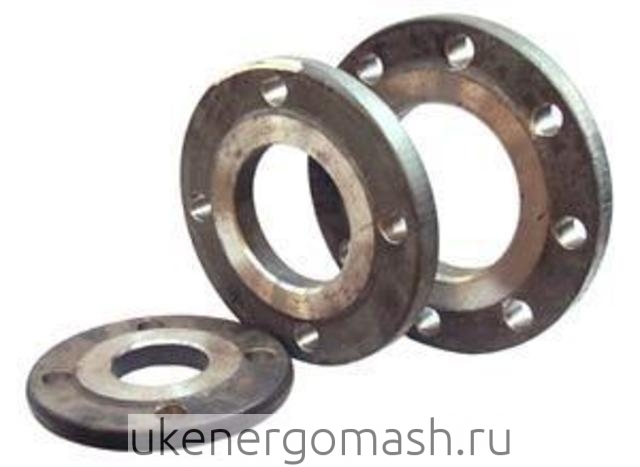

Важным элементом трубопроводной системы являются соединительные элементы - фланцы, представляющие собой кольца различной формы (круглые или прямоугольные), имеющие равномерно расположенные по периметру специальные отверстия для шпилек и болтов. Они предназначены для герметичного присоединения трубопроводной запорной арматуры к трубам, а также к различным механизмам, емкостям и агрегатам. Фланцы поставляются комплектом, который включает в себя 2 кольца (фланца). При необходимости могут использоваться уплотнительные кольца, отличающиеся, в зависимости от условий эксплуатации, по размеру и по материалу изготовления: резина и картон для низких давлений (до 4Мпа), поранит и асбоцемент для высоких давлений (до 20 МПа), также возможны другие специфические материалы для определенных условий.

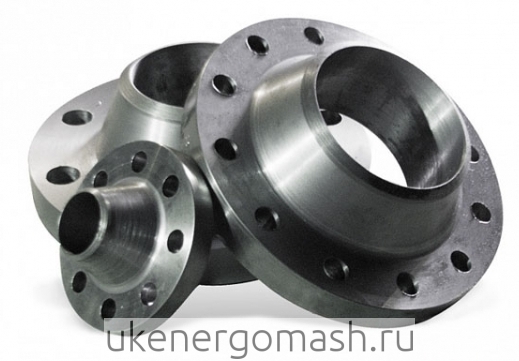

Фланцы воротниковые или фланцы приварные встык . Официальное стандартизированное название таких фланцев - фланцы стальные приварные встык по ГОСТ 12821-80.

фланец юбочный приварной встык воротниковый

Краткая техническая характеристика
Условное давление, PN (Р_у), МПа	0,1-0,6	1,0-6,3	10	16
Условный диаметр, D_у, мм	10-1600	10-1200	10-400	15-300
Температура	От минус 253 до плюс 600°C

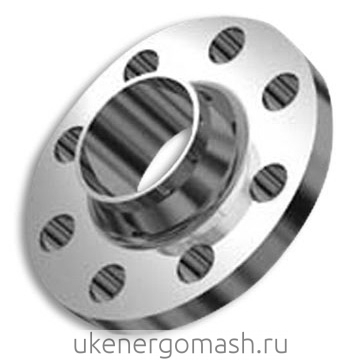

Фланцы воротниковые по ГОСТ 12821-80 - это название получили фланцы стальные приварные, имеющие характерный выступ, называемый на обывательском языке воротником или юбкой. В связи с этим есть и другие названия этих фланцев - фланцы юбочные или фланцы воротниковые. Фланцы воротниковые приварные - это фланцы, отличающиеся от других видов фланцев по способу крепления с другими элементами трубопровода. Такие фланцы, как правило, крепятся с соединяемыми элементами трубопровода при помощи сварочного шва, в верхней части воротника (юбки). Отсюда и формулировка стандартизированного названия: «приварные встык».

Особенностью этого вида фланцев и фланцевых соединений является их максимально широкое применение, - эти фланцы используются и на трубопроводах ЖКХ и на магистральных трубопроводах трубопроводного транспорта. Диапазон рабочих давлений, для воротниковых фланцев стальных, тоже достаточно широк, от 0,1 до 20 Мпа. Фланец воротниковый (приварной встык) имеет характерную геометрию фланцевого контура. Воротниковые фланцы (фланцы стальные приварные встык) имеют девять типов присоединительных размеров и уплотнительных поверхностей.

Исполнения фланцев:

Исполнение 1. фланец воротниковый с соединительным выступом (фланец приварной встык с соединительным выступом).
Исполнение 2. фланец воротниковый с выступом (фланец приварной встык с выступом).
Исполнение 3. фланец воротниковый с впадиной (фланец приварной встык с впадиной).
Исполнение 4. фланец воротниковый с шипом (фланец приварной встык с шипом).
Исполнение 5. фланец воротниковый с пазом (фланец приварной встык с пазом).
Исполнение 6. фланец воротниковый под линзовую прокладку ( фланец приварной встык под линзовую прокладку).
Исполнение 7. фланец воротниковый под прокладку овального сечения (фланец приварной встык под прокладку овального сечения).
Исполнение 8. фланец воротниковый с шипом под фторопластовую прокладку (фланец приварной встык с шипом под фторопластовую прокладку).
Исполнение 9. фланец воротниковый с пазом под фторопластовую прокладку (фланец приварной встык с пазом под фторопластовую прокладку).
Исполнение фланцев воротниковых регламентируется по ГОСТ 12815-80, и оно зависит от рабочего давления, на которое рассчитывается фланец воротниковый или фланцевое соединение.

D_у, мм	Размеры, мм								К-во отв. n, шт.	Масса, кг
D_у, мм	D	D₁	d	D_m, мм	D_n, мм	d₁, мм	b	h₄	К-во отв. n, шт.	Масса, кг
PN = 1,0 МПа (10 кгс/см²)
15	95	65	14	30	19	12	10	33	4	0,58
20	105	75		28	26	18	12	36		0,87
25	115	85		45	33	25	12	38		1,05
32	135	100	18	55	39	31	13	40		1,54
40	145	110		62	46	38		42		1,83
50	160	125		76	58	49		42		2,26
65	180	145		94	77	66	15	45		3,17
80	195	160		105	90	78	15	47		3,67
100	215	180		128	110	96	17	48	8	4,7
125	245	210		156	135	121	19	57		6,71
150	280	240	22	180	161	146		57		8,17
200	335	295		240	222	202		58		11,35
250	390	350		290	278	254	21	60	12	14,64
300	440	400		345	330	303	22		12	18,66
350	500	460		400	382	351			16	24
400	565	515	26	445	432	398			16	30
500	670	620	26	550	535	501	24	65	20	39,2
600	780	725	30	650	636	602	24	65	20	48,8
800	1010	950	33	850	826	792	27	75	24	87,24
1000	1220	1160	33	1050	1028	992	29	80	28	119,19
1200	1455	1380	39	1256	1228	1192	33	90	32	179,91
PN = 1,6 МПа (16 кгс/см²)
15	95	65	14	30	19	12	12	33	4	0,68
20	105	75		38	26	18		36		0,87
25	115	85		45	33	25		38		1,05
32	135	100	18	55	39	31	13	40		1,54
40	145	110		64	46	38		42		1,85
50	160	125		76	58	49		45		2,28
65	180	145		94	77	66	15	47		3,19
80	195	160		110	90	78	17	50		4,21
100	215	180		130	110	96	17	50	8	4,9
125	245	210		156	135	121	19	57		6,75
150	280	240	22	180	161	146	19	57		8,3
200	335	295	22	240	222	202	21	58	12	11,79
250	405	355	26	292	278	254	23	65		17,36
300	460	410		346	330	303	24	66		22,76
350	520	470		400	382	351	28	70	16	32,04
400	580	525	30	450	432	398	32	75	16	43
500	710	650	33	559	535	501	38	90	20	70,97
600	840	770	39	660	636	602	41	90	20	99,3
800	1020	950	39	850	826	792	45	95	24	130,57
1000	1255	1170	45	1060	1028	992	49	110	28	203,39
1200	1485	1390	52	1268	1228	1192	51	125	32	284,94

Обозначение	Описание	ТТХ

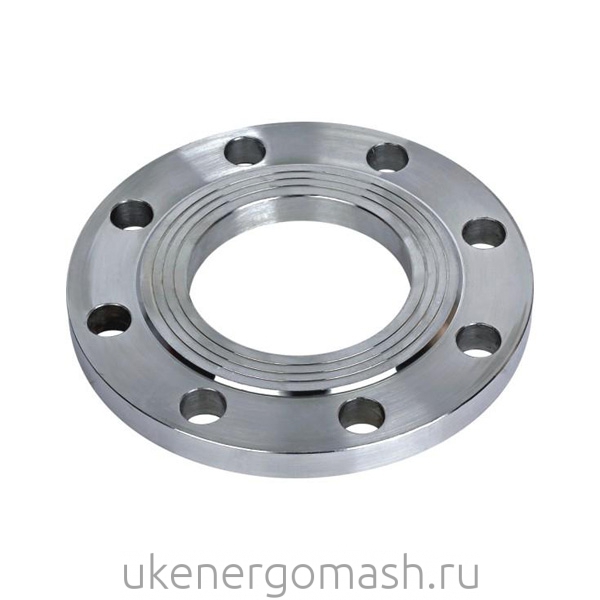

Фланцы плоские ГОСТ 12820-80 (сталь 08Х18Н10Т, 12Х18Н9Т, 3сп, 20, 09Г2С)	Второе название – приварные.	Применение: монтаж составляющих частей трубопровода, подсоединение заглушек и отводов к трубам.
Фланцы плоские ОСТ 34 42.668-84 (сталь 3сп, 20, 09Г2С)	Второе название – приварные.	Применение: монтаж составляющих частей трубопровода, подсоединение заглушек и отводов к трубам.
Фланцы плоские ОСТ 34 10.425-90 (сталь 08Х18Н10Т, 12Х18Н10Т)	Второе название – приварные.	Применение: монтаж составляющих частей трубопровода, подсоединение заглушек и отводов к трубам.
Фланцы воротниковые ГОСТ 12821-80 (сталь 08Х18Н10Т, 12Х18Н9Т, 3сп, 20, 09Г2С)	Условное давление Ру от 0,1 до 20,0 Мпа, температура среды от -253 °С до +600 °С.	Применение: присоединение трубопроводов высокого давления к запорной арматуре, соединительным частям машин, приборов, патрубков, аппаратов и резервуаров.
Фланцы воротниковые DIN 2633 (сталь St 37)	Условное давление Ру от 0,1 до 20,0 Мпа, температура среды от -253 °С до +600 °С.	Применение: присоединение трубопроводов высокого давления к запорной арматуре, соединительным частям машин, приборов, патрубков, аппаратов и резервуаров.

Уважаемые заказчики! Узнать цену на Фланцы плоские ГОСТ 12820-80 (сталь 08Х18Н10Т, 12Х18Н9Т, 3сп, 20, 09Г2С) и Фланцы воротниковые – ГОСТ 12821-81, заказать детали с иными (не указанными в таблице) типоразмерами, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
